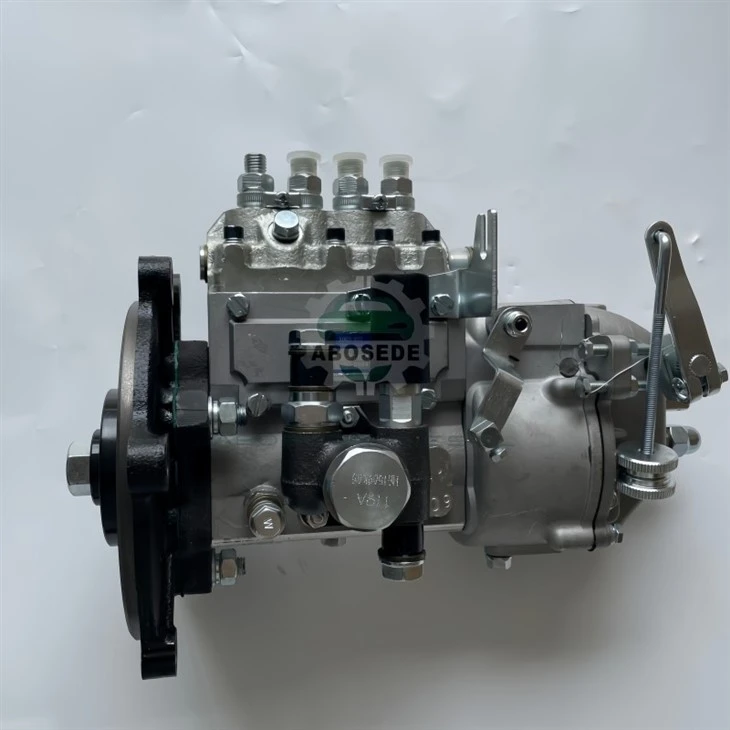

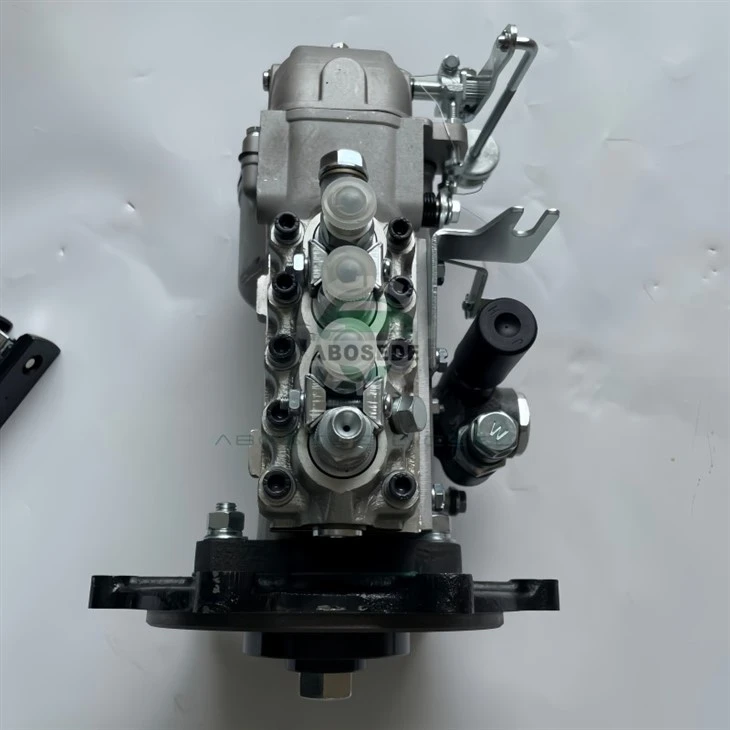

4JI4109AY Siab-Ntau Roj Pump - Precision Flow Control Thiab Thermal Compensation Rau Compact Diesel Cav

Lub 4JI4109AY tsis yog ib qho kev ntsuas -down version ntawm cov twj tsheb loj; nws yog lub hom phiaj -ua ob-plunger radial unit uas ua kom muaj kev ruaj ntseg txaus tshaj qhov tso zis ntau tshaj. Nws lub nplhaib cam yog profiled nrog 130℃xa lub kaum sab xis, txhob txwm tshaj tawm luv dua li qhov raug 160℃-180℃kaum sab xis pom nyob rau hauv peb -plunger designs, kom txo tau qhov sib tshooj ntawm cov khoom siv. Qhov kev luv luv no ua rau muaj qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm cov roj tsheb luv luv uas siv rau hauv cov tsheb sib tw (cov tsheb ciav hlau feem ntau qis dua 120 cm³). Los ntawm synchronizing lub ripple zaus nrog txoj kev tsheb ciav hlau acoustic resonance, 4JI4109AY zoo tshem tawm lub siab oscillations ntawm qee lub cav nrawm, uas ua rau muaj kev ua haujlwm zoo dua thiab txo qis injector actuation variation. Qhov no acoustic-hydraulic tuning yog tsis tshua muaj ntaub ntawv nyob rau hauv cov ntaub ntawv tom qab muag khoom, tsis tau nws ncaj qha cuam tshuam lub cav lub cyclic dispersion-ib parameter uas yuav ua ib qho tseem ceeb thaum ntsib theem V emissions yam tsis muaj lub kaw-loop combustion tswj system.

Lub twj tso kua mis lub plunger rov qab springs raug ntsuas ntawm 55 N txhua, muab lub zog txaus los thim cov plungers thaum lub tshuab nqus dej tawm tsam lub siab nkag. Txawm li cas los xij, 4JI4109AY qhov chaw nres nkoj inlet yog positioned tangentially es tsis radially, tsim ib tug swirl nyhuv uas accelerates roj filling. Lub viav vias nrawm, ntsuas ntawm 2.8 m / s ntawm 1,000 rpm, txo qhov yuav tsum tau ua ntej ntim siab los ntawm 3.0 bar (ib txwm rau axial ports) rau 2.2 bar kiag li. Qhov kev xav tau qis dua no ua rau lub twj tso kua mis ua rau lub twj tso kua mis tsis muaj zog, tab sis nws kuj txhais tau hais tias txhua qhov huab cua nkag hauv -txawm tias cov npuas me me- cuam tshuam lub viav vias thiab ua rau cov nqi sau tsis raug. Kev kuaj xyuas qhov ua tau zoo suav nrog kev saib xyuas cov roj inlet kub thiab suav cov vapor siab margin; Yog hais tias cov npoo poob qis dua 0.8 bar, cavitation-induced sau poob yuav inevitable. Lub twj tso kua mis cov ntawv qhia tshwj xeeb hais txog qhov tsawg kawg nkaus nkag siab ntawm 2.0 bar, tab sis peb lub rooj zaum qhov kev ntsuam xyuas qhia tau hais tias kev ua haujlwm ruaj khov ntawm 2.0 bar thiab 90℃roj txo qhov ua tau zoo ntawm volumetric los ntawm 11%, piv rau 4% ntawm 2.8 bar. Yog li, kev cob qhia yuav tsum ua qhov tseem ceeb rau kev hloov twj tso kua mis kev noj qab haus huv ua ntej rau txim rau 4JI4109AY nws tus kheej.

Embedded nyob rau hauv lub twj tso kua mis vaj tsev yog ib tug pilot-ua hauj lwm siab nyem valve uas qhib thaum lub tsheb ciav hlau siab tshaj 1,850 bar, diverting tshaj ntws rov qab mus rau sab suction. Lub valve lub siab tawg yog lub Hoobkas teeb siv shim stacks; ib tug 0.1 hli hloov nyob rau hauv shim thickness hloov lub cracking pib los ntawm kwv yees li 40 bar. Tsis zoo li ntau lub twj tso kua mis uas lub valve tseem tsis ua haujlwm thaum lub sijhawm ua haujlwm ib txwm ua, 4JI4109AY lub valve yog tsim los los ntshav me me (≈50 ml / min) tsis tu ncua txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau ua haujlwm Qhov no los ntshav ntws yog txhob txwm thiab yuav tsum tsis txhob yuam kev rau sab hauv to. Txawm li cas los xij, yog tias lub rooj zaum ntawm lub rooj zaum muaj paug nrog cov lacquer deposits, cov ntshav ntws tuaj yeem nce mus rau ntau dua 200 ml / min, ua rau pom qhov poob qis hauv siab tshaj plaws kev tsheb nqaj hlau nyob rau hauv tag nrho cov load. Kev kuaj xyuas qhov teeb meem no yuav tsum ntsuas qhov rov qab ntws los ntawm kev nyem valve cais los ntawm lub plunger to xa rov qab- ib qho kev sib txawv feem ntau tau saib, ua rau tsis tsim nyog hloov twj tso kua mis.

Cov plungers thiab cov thoob yog tsim los ntawm cov qib steel sib txawv: cov plungers siv nitrided 42CrMo4 (hardness 62 HRC) thaum lub thoob yog tsim los ntawm cov hlau qis qis nrog cov thermal expansion coefficient (12.1 × 10⁻⁶ vs . 10.9 × 10⁻). Qhov kev xav tsis sib haum xeeb no ua kom ntseeg tau tias ntawm kev ua haujlwm kub (≈90 degree), lub thoob nthuav dav me ntsis ntau dua li lub plunger, ua kom cov radial clearance ntawm tus nqi txias ntawm 4 μm mus rau kwv yees li 6 μm. Qhov kev nce ntxiv no tiv thaiv kev qaug dab peg tab sis kuj ua rau muaj dej. 4JI4109AY them nyiaj rau qhov no los ntawm kev sib xyaw cov qauv zawj ntawm lub plunger nto uas ntxiab roj thiab tsim ib lub voj voog hydrodynamic, txo cov dej xau coefficient ntawm kev tshem tawm ntau dua. Thaum lub twj tso kua mis ua haujlwm hauv cov huab cua txias (<0°C), the clearance is minimal, and the pump delivers up to 6 % more flow than its nominal rating-a temporary over‑supply that the ECU's pressure control loop can handle, but which may trigger a "rail pressure too high" fault if the relief valve is sluggish. This cold‑flow overshoot is a known characteristic and should be explained to customers to prevent unnecessary warranty claims.

Lub 4JI4109AY yog tsav los ntawm lub helical iav uas koom nrog lub cav lub sij hawm iav tsheb ciav hlau. Qhov tso cai rov qab nruab nrab ntawm lub twj tso kua mis tsav iav thiab cov iav nruab nrab yog teev raws li 0.12-0.20 hli. Thaum rov qab siab dua 0.25 hli- feem ntau tom qab iav hnav lossis tsis tsim nyog shimming- lub twj tso kua mis muaj kev cuam tshuam qhov nrawm nrawm thaum txhua lub plunger nqa, vim tias cov hniav iav tsis sib cuag thiab tom qab ntawd rov ua kom muaj kev cuam tshuam. Cov spikes no tsim torque pulses uas kis tau los ntawm lub twj tso kua mis cov menyuam bearings, ua rau ntxov ntxov spalling ntawm cov kabmob raceways. Cov tsos mob tsis ncaj qha ntawm kev rov qab ntau dhau yog qhov sib txawv ntawm cov hlau nplaum uas txawv nrog lub cav thauj khoom, uas txawv ntawm qhov tsis tu ncua-pitch whine ntawm hnav bearings. Field kho yuav hloov lub iav shim pob kom rov qab thim rov qab mus rau nruab nrab ntawm qhov kam rau ua ntau yam. Tsis tas li ntawd, lub twj tso kua mis lub sij hawm cim (ib lub laser script ntawm tus tsav flange) yuav tsum ua raws li lub cav TDC cim nyob rau hauv ± 1.5 degree; misalignment hloov lub siab xa qhov rais, cuam tshuam rau lub injector lub siab muaj nyob rau lub caij qhib, uas feem ntau misdiagnosed li injector drift.

Q1: Lub cav pib ib txwm tab sis poob lub zog maj mam nyob rau hauv tag nrho throttle. 4JI4109AY puas tuaj yeem ua txhaum txawm tias txoj kev tsheb ciav hlau pom zoo txaus ntawm qhov tsis ua haujlwm?
A: Yog. Lub twj tso kua mis tso tawm poob thaum cov roj sov; Yog hais tias lub thermal-flow kos npe yog txawv txav (xws li, ib tug 20% ​​poob ntawm 90℃es tsis txhob ntawm qhov kev cia siab 15%), lub plunger clearance yuav ntau dhau. Ua ib qho kev ntsuas tag nrho-load rail siab ntawm kev ua haujlwm kub- yog tias lub siab tsis tuaj yeem tswj tau qhov teeb tsa tsis pub dhau 50 bar, xav tias plunger hnav. Tsis tas li ntawd, xyuas qhov hloov twj tso kua mis siab ntawm tag nrho cov load; nws yuav tsum nyob saum 2.5 bar.

Q2: Kuv hnov ​​​​lub suab nrov nrov uas hloov suab nrog lub cav nrawm. Dab tsi yog qhov feem ntau yuav ua rau?
A: Qhov no yog tus yam ntxwv ntawm tus tsav iav backlash yog nruj heev (hauv qab 0.08 hli). Cov iav hniav mesh tsis muaj clearance, ua rau lub suab quaj vim kev cuam tshuam cov hniav. Kho lub pob shim kom ua tiav 0.12-0.15 mm backlash. Yog tias qhov squeal txuas ntxiv mus, tshuaj xyuas cov hniav iav rau burrs lossis hnav tsis sib xws.

Q3: Lub twj tso kua mis qee zaus tsis tsim kev tsheb ciav hlau thaum lub sijhawm rov pib kub tom qab nres luv. Qhov no vapor xauv?
A: Yog, tshwj xeeb tshaj yog tias cov roj kub siab tshaj 80℃thiab qhov nkag siab qis. Lub tangential inlet chaw nres nkoj lub viav vias nyhuv yog ploj zuj zus thaum vapor hnab tshos tsim. Nruab ib lub roj txias los yog ua kom lub twj tso kua mis hloov mus rau 3.0 bar. Tsis tas li ntawd, xyuas cov kab rov qab kos valve- nws yuav raug kaw, tiv thaiv vapor venting.

Q4: Kuv puas tuaj yeem hloov tau ib lub plunger sib dhos yog tias lub twj tso kua mis pom lub tog raj kheej tsis sib xws?
A: Tsis pom zoo. Plungers yog cov khub nrog zoo tib yam caij nplooj ntoos hlav preload thiab nqa profiles. Hloov ib qho yuav tsim kom muaj qhov tsis sib xws uas ua rau 180 degree-theem pulsation, kuaj tau raws li qhov tsis zoo. Ib txwm hloov ob lub plunger sib dhos ua ke thiab tshawb xyuas qhov nqa nqa symmetry siv lub ntsaws tshuaj xyuas.

Q5: Kuv yuav khaws lub twj tso kua mis 4JI4109AY li cas los tiv thaiv corrosion thaum lub sij hawm mus sij hawm ntev?
A: Tshem lub twj tso kua mis ntawm cov roj seem, sau nrog cov roj khaws cia (piv txwv li, Plhaub Ensis), thiab kaw lub qhov nkag / qhov hluav taws xob nrog lub hau yas. Tig lub ncej manually txhua peb lub hlis kom rov faib cov roj thiab tiv thaiv plunger sticking. Cia cov av noo yuav tsum qis dua 60%; tsis txhob muab cov twj tso kua mis kab rov tav, vim qhov no tuaj yeem cuam tshuam lub nplhaib cam dhau sijhawm.

Q6: ECU qhia txog "tswj calibration offset" yuam kev tom qab kev teeb tsa. Kuv puas xav tau software tshwj xeeb los hloov nws?
A: Yog, 4JI4109AY's inlet metering valve muaj qhov tshwj xeeb ntws-tam sim no tus yam ntxwv; ECU yuav tsum kawm lub valve qhov zero-offset tus nqi. Cov cuab yeej kuaj mob feem ntau muaj qhov "tswj kawm" ua haujlwm -khiav nws nrog lub cav ntawm qhov chaw ruaj khov. Yog tias tsis muaj, tsav lub tsheb hauv qab lub teeb rau 15 feeb kom tso cai rau kev kawm hloov.
