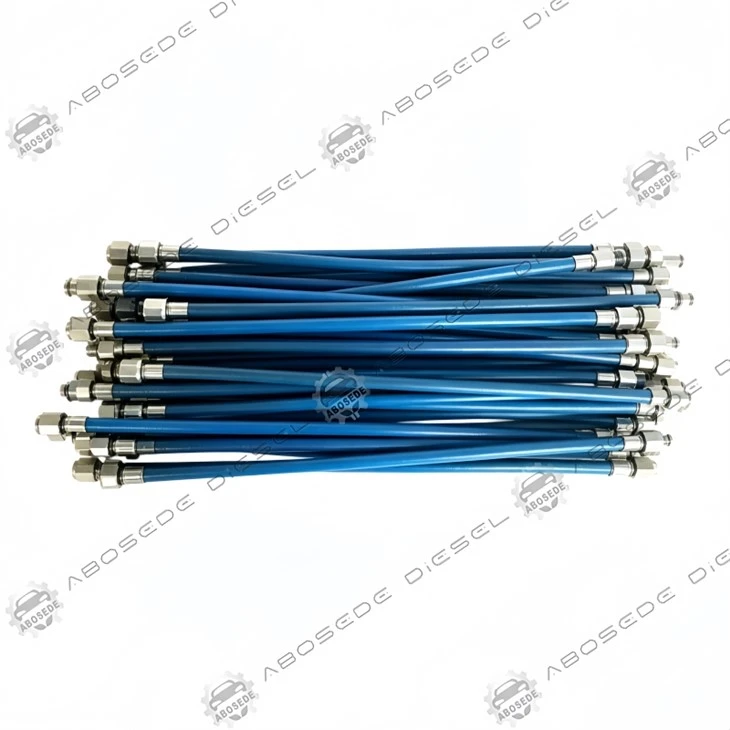

Test Bench Explosion-Cov pov thawj siab-Pressure Tube Set|Tag Nrho -Spec Range Nrog Braided Armor & 3,000 Bar Dynamic Rating

Ib lub rooj sib tw tsheb sib tw ua haujlwm ntawm qhov siab uas niaj zaus tshaj 2,500 bar- txaus ua rau raug mob hnyav yog tias muaj kab siab - tawg. Ntawm cov kev ntxhov siab no, txawm tias tus pin- qhov dej xau ua rau lub dav hlau dav hlau txaus los nkag mus rau ntawm daim tawv nqaij, qhov tshwm sim hu ua "kev txhaj tshuaj raug mob." Qhov kev pheej hmoo tsis yog los ntawm lub siab ntawm nws tus kheej xwb, tab sis los ntawm lub zog elastic uas khaws cia hauv cov roj compressed, uas tau tso tawm yuav luag tam sim ntawd thaum lub raj tsis ua haujlwm. Txheem siab- cov raj siab, tsim los rau lub cav- cov ntawv thov txuas, tsis yog tsim los rau kev rov ua kom lub siab rov ua dua ntawm lub rooj sib tw sim- qhov twg lawv txuas thiab txiav txhua hnub, raug rov kho dua thiab kev ntxhov siab. CovTest Bench Explosion-Cov pov thawj siab-Hloov Tube Teeb(Model HPTS-3K) yog engineered tshwj xeeb rau qhov xav tau ib puag ncig no, sib txuas ntau txheej braided armor tsim nrog ntau yam kawg fittings los npog txhua hom kev tsheb ciav hlau sib txuas hauv lub neej.

Lub raj tawg- pov thawj muaj peev xwm nyob hauv nwspeb - txheej txheej:

Sab hauv txheej:Seamless PTFE (polytetrafluoroethylene) liner, xaiv rau nws cov tshuaj inertness thiab tsis tshua muaj kev sib txhuam coefficient. Cov txheej no ua kom cov roj ntws tsis raug cuam tshuam thiab tsis muaj kev cuam tshuam sab hauv, txawm tias muaj biodiesel lossis siab - sulfur fuels.

Txheej Txheej:Ob tug interwoven braids ntawmsiab - tensile steel hlau(1,900 MPa tensile zog), thov ntawm opposing helical ces kaum. Qhov kev siv ob -braid no muab cov thawj tawg tiv thaiv, muaj cov radial expansion ntawm lub puab raj nyob rau hauv siab. Cov braid suav yog 2 x 48 xov hlau, muab qhov tawg siab ntawm 4,500 bar- 1.5x kev nyab xeeb npoo tshaj qhov siab tshaj plaws ua haujlwm siab ntawm 3,000 bar.

Outer Armor Txheej:Ib tug kauv-mob stainless hlau sawb (304 qib) uas tiv thaiv cov hlau braids los ntawm cov neeg kho tshuab puas, tshwj xeeb tshaj yog los ntawm kev rov qab sib cuag nrog lub rooj ntev zaum cov hlau npoo. Cov txheej txheem armor no kuj ua raws li qhov pom kev pom: txhua qhov kinking lossis distortion ntawm cov cuab yeej sab nraud qhia tias lub raj tau raug overstressed thiab yuav tsum tau hloov.

Cov txheej txheem suav nrog cov raj hauv peb qhov ntev, suav nrog ntau yam ntawm kev sim lub rooj zaum teeb tsa:

500 hli:Kev sib txuas luv luv rau lub rooj zaum - mus rau -injector kaw coupling.

1,000 hli:Standard ntev rau feem ntau lub rooj zaum teeb.

1,500 hli:Ntev ntev rau cov rooj zaum loj lossis cov chaw taws teeb sib txuas.

Kev cai ntev yog muaj raws li qhov kev thov.

Tube teeb yog ntsuas rau:

Static Pressure:3,500 bar (kev nyab xeeb tawg paj)

Dynamic Siab:3,000 bar (nruam kev caij tsheb kauj vab)

Pulse Fatigue:Kuaj rau 500,000 cycles ntawm 0-2,500 bar, 30 Hz (ib ISO 6803)

Lub raj ntim sab hauv (8.5 ml ib 'meter') yog txo kom txo cov compressible kua ntim, txhim kho lub rooj ntev zaum lub siab tswj kev teb.

Lub raj kawg yog nruab nrog aceev- txuas txuas txuasuas siv lub laub-rau- txuas mechanism, tshem tawm qhov xav tau rau lub ciaj ntswj thaum lub sijhawm teeb tsa. Lub caij nplooj ntoos hlav-loaded locking lub tes tsho koom nrog thaum lub connector raug thawb mus rau qhov sib piv qhov chaw nres nkoj. Txhawm rau tso tawm, tus neeg teb xov tooj xaub lub tes tsho rov qab thiab rub lub raj tawm -txo lub sijhawm sib txuas / txiav tawm ntawm 45 vib nas this (nrog rau wrench) kom qis dua 5 vib nas this rau ib qho kev sib txuas.

Q1: Yuav ua li cas cov "braided armor" kev tsim kho piv rau cov qauv hlau- braided hydraulic hoses siv nyob rau hauv lwm yam kev siv?
A: Tus qauv hydraulic hoses yog tsim los rau qis qis (feem ntau 400 bar max) thiab siv ib lub xov hlau braid nrog cov roj hmab liner. Peb lub raj siv lub PTFE liner (tshwj xeeb tshaj nrog diesel), ob lub txee -helical steel braids, thiab ib txheej armor sab nraud. Ob chav braid muab qhov tawg tiv thaiv uas xav tau rau kev ua haujlwm 3,000 bar, thaum lub PTFE liner kom tsis txhob muaj roj vapors los ntawm lub raj phab ntsa-ib qho teeb meem nrog roj hmab-kab hoses.

Q2: Kuv muaj lub rooj zaum sim nrog cov khoom sib txuas uas tsis muaj npe hauv koj lub rooj. Koj puas tuaj yeem muab kev cai fittings?
A: Yog. Peb tuaj yeem muab cov kev cai kawg fittings rau feem ntau lub rooj zaum sib txuas, muab qhov sib txuas geometry yog nkag. Peb tau tsim cov khoom fittings rau cov laus Hartridge, Bosch, thiab txawm tias Japanese- kev ua lag luam muag khoom muag. Thov hu rau peb nrog cov kev qhia tshwj xeeb ntawm connector.

Q3: Qhov ceev -txuas txuas- nws puas ruaj ntseg zoo li cov xov txuas?
A: Qhov ceev - txuas siv lub caij nplooj ntoos hlav- ntsaws lub tes tsho uas txuas nrog lub voj voog ncig ntawm qhov chaw kuaj lub rooj zaum. Kev sib koom tes yog cov neeg kho tshuab thiab muab tib lub axial tuav raws li kev sib txuas ntawm threaded, kuaj rau 4,500 bar tawg siab. Tus qauv tsim yog raws li ISO 16028 tus qauv rau hydraulic ceev- txuas txuas, uas tau ua pov thawj hauv kev siv siab - siab.

Q4: Kuv tau muaj cov raj tsis ua haujlwm ntawm qhov chaw sib txuas vim yog hlau qaug zog. Koj tus tsim puas nyob qhov no?
A: Yog. Lub raj - mus rau - haum hloov pauv yog strain-relieved los ntawm ib tug 15℃tapered ferrule uas maj mam hloov lub txhav raj seem mus rau lub saj zawg zog raj seem. Qhov no txo ​​cov kev ntxhov siab ntawm qhov haum los ntawm kwv yees li 40% piv rau ncaj-txiav raj xaus. Tus qauv tsim yog raws li kev txheeb xyuas qhov tseeb -cov ntsiab lus thiab tau raug lees paub nrog kev ntsuas pulse qaug zog.

Q5: Cov kev pabcuam lub neej ua haujlwm zoo li siv tau, tab sis kuv tsis tuaj yeem hloov lub raj thaum nws pom pom hnav?
A: Kev soj ntsuam pom ib leeg yog qhov tsis txaus, vim tias cov hlua hlau tuaj yeem ua rau tsis muaj zog sab hauv (vim lub voj voog qaug zog) yam tsis muaj kev cuam tshuam sab nraud. Lub cim cim muab lub hom phiaj ua rau kev hloov pauv, raws li ntau dua - cov xwm txheej ntxhov siab dua li pom qhov xwm txheej. Qhov no yog qhov kev pom zoo rau kev ua haujlwm siab - siab roj tshuab (ib ISO 19973-2 rau kev ntsuas lub voj voog siab).

Q6: Dab tsi yog qhov pom zoo hloov lub sijhawm rau cov raj no hauv ib puag ncig kev cob qhia?
A: Rau ib lub rooj cob qhia ua qhov nruab nrab ntawm 10 qhov kev tshuaj ntsuam xyuas ib hnub, lub raj yuav raug kwv yees li 2,500 lub voj voog nyob rau ib xyoos. Peb qhov kev ntsuam xyuas qhia tau tias muaj kev nyab xeeb lub neej ntawm 500,000 cycles (raws li ISO 6803), uas txhais tau hais tias kwv yees li 20 xyoo ntawm kev siv ib txwm. Txawm li cas los xij, lub sijhawm hloov pauv yuav tsum tau xav txog kev khoov lub voj voog thiab kev sib tsoo tshuab. Peb pom zoo kom muaj kev tshuaj xyuas txhua xyoo thiab hloov pauv thaum lub tsho tiv thaiv sab nrauv pom pom kev puas tsuaj los yog cov cim cim qhia txog ntau dua - cov xwm txheej nyuaj.
