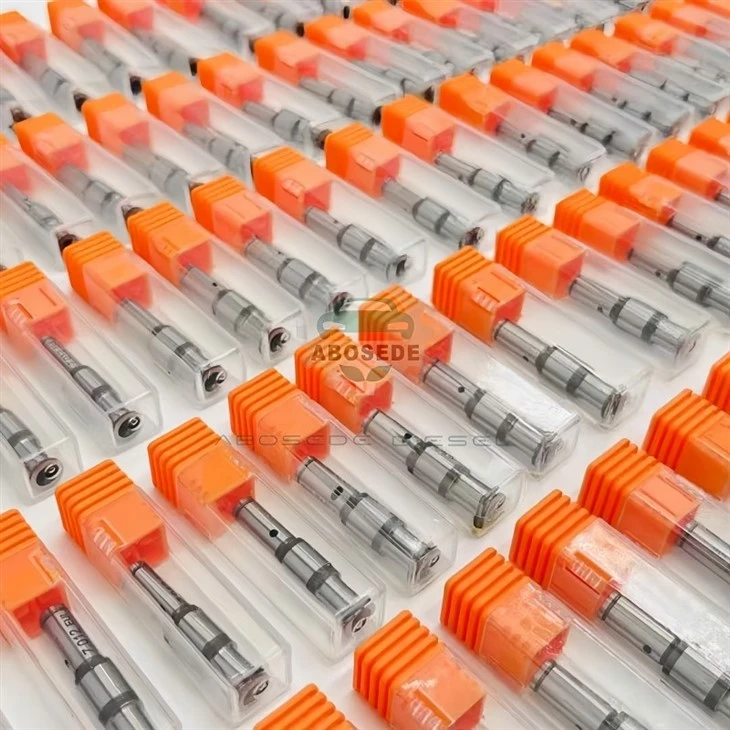

Detroit EUD 7.035 Valve & Plunger Assembly - Precision Roj xa rau S50 / S60 Series Injectors



Nyob rau hauv lub realm ntawm hnyav -lub luag hauj lwm diesel combustion, lub valve thiab plunger los ua ke yog ntau tshaj li ib tug txav ib feem- nws yog qhovhydraulic arbitratorntawm lub sijhawm txhaj tshuaj. CovPAB 7.035tsis tsuas qhib thiab kaw; nws modulates lub siab sib txawv uas dictates tag nrho cov kev tshwm sim txhaj tshuaj. Tsim tshwj xeeb rau covDetroit S50thiabS60series cav, qhov no plunger los ua ke kom ntseeg tau tias cov roj xa mus rau lub combustion chamber yog atomized ntawm ib tug meej pib, maximizing thermal efficiency thaum txo txhua yam strain ntawm lub twj tso kua mis system.

Tsis zoo li cov kab tsheb ciav hlau uas tso siab rau lub siab - lub twj tso kua mis siab los pub cov khoom sib koom ua ke, EUD (Electronic Unit Injector) hauv S50/S60 platform siv lub tshuab camshaft los tsim kom muaj siab nyob rau hauv lub injector nws tus kheej. Cov7.035valve thiab plunger khub ua raws li qhov sib txuas sib txuas ntawm qhov qis - siab muab thiab siab - lub voj voog txhaj tshuaj. Nws cov duab geometry dictates tus nqi ntawm lub siab tsim thiab lwj, ncaj qha cuam tshuam rau "square yoj" qauv ntawm kev txhaj tshuaj. Qhov no ua rau lub plunger thiab valve tsis yog qhov hloov pauv, tab sis akev ua haujlwm sib txawvuas tuaj yeem rov qab kho lub Hoobkas torque nkhaus lossis ua kom zoo dua kev siv roj hauv ntau dua -- kev siv txoj kev.



Valve / Plunger Txoj kab uas hla:7.035 hli (precision- hauv av rau Chav Kawm 4 kam rau ua)

Stroke Length:12.8 hli (raws li Detroit mechanical unit injector timeing)

Khoom siv:Case-hardened bearing steel (DIN 1.3505) nrog tungsten-carbide txheej ntawm lub ntsej muag lub ntsej muag kom tiv thaiv micro- vuam

Nto tiav:Ra Tsawg dua los yog sib npaug li 0.1 µm ntawm lub plunger chim kom txo tau cov kab mob cab

Qhib Siab Calibration:Matched rau S60 injector lub cev rau kev txhaj tshuaj pib ntawm 290 bar

Compatibility:Kev poob ncaj qha-nyob rau hauv kev hloov pauv rau OEM ntu naj npawb 23532456 thiab 23541189



CovDetroit Diesel S60cav siv hydraulically actuated, electronically controlled unit injector (EUI). Lub plunger nyob rau hauv lubPAB 7.035txav mus los ntawm lub cav camshaft rocker caj npab, compressing roj nyob rau hauv lub injector chamber. Thaum lub sijhawm ECM energizes lub solenoid, tswj valve poppet lifts, cia siab - roj roj ntws mus rau lub nozzle. Qhov kev tshem tawm ntawm lub plunger thiab lub thoob -mere microns- yog tswj hwm los ntawm qhov tseeb ntawm qhov sib dhos no.

Yog hais tias lub plunger thiab chim hnav dhau qhov tshwj xeeb, qhov "spill" ntim nce. Qhov no txo ​​cov roj tiag tiag xa mus rau lub tog raj kheej, ua rau poob hauv kev tsheb ciav hlau siab thiab nce siab hauv cov pa kub. CovPAB 7.035rov kho qhov kev tshem tawm no mus rau lub Hoobkas tshwj xeeb, kom ntseeg tau tias qhov chaw nres nkoj nchuav kaw ntawm lub kaum sab xis kom raug. Qhov no yog qhov tseem ceeb tshwj xeeb rau cov tshuab ua haujlwm ntawm qhov siab tshaj plaws torque (1,200 RPM), qhov twg txawm tias 2% poob hauv plunger efficiency txhais tau tias poob qis hauv qib - nce siab.



Parameter	Specification rau S50 / S60 nrog EUD 7.035
Max Txhaj Siab	1,600 bar (ntev)
Pilot Injection Quantity	2.5 mm³ / mob stroke @ idle
Kev txhaj tshuaj tseem ceeb ncua	< 0.8 ms
Rov qab Fuel Temperature	Tsawg dua lossis sib npaug li 85℃(nruam)
Plunger Lift Curve	Progressive, tsis yog -linear ramping

Daim ntawv thov ntawm cov7.035valve nyob rau hauv ib puag ncig fleet tau qhia ib4.2% kev txhim khonyob rau hauv txias-pib stability piv rau tom qab lwm yam kev xaiv nrog rau sab saum toj hardness, tshwj xeeb tshaj yog thaum lub ambient kub poob qis dua -10℃. Qhov no yog vim qhov tseeb haum uas txo cov roj bypass thaum lub sij hawm cranking, kom ntseeg tau tias qhov kev txhaj tshuaj siab mus txog 290-bar pib sai rau kev txhaj tshuaj.



Qhov hloov ntawm lubPAB 7.035yuav tsum tau saib xyuas peb thaj chaw tseem ceeb:

Plunger Barrel Fit:Lub thoob yuav tsum tau zaum tsis muaj ntoo khaub lig- xov kom tsis txhob ovality.

Tswj Valve Clearance:Lub valve -rau- plunger tshem tawm yuav tsum tau kuaj xyuas nrog lub ntsuas ntsuas (0.06-0.08 hli) kom ntseeg tau tias lub sij hawm xaim chaw nres nkoj sib haum nrog lub injector offset.

Torque Sequence:Lub tuav-down ntsia liaj qhov rooj yuav tsum tau torqued rau 95 Nm nyob rau hauv ib tug pass - tsis re- torquing yog pom zoo kom tsis txhob muaj kev ntxhov siab tawg ntawm lub cev injector.



Q1: EUD 7.035 cuam tshuam li cas rau cov roj trim nqi hauv Detroit S60 ECM?
Lub injector code hauv ECM yuav tsum tau hloov kho kom haum rau tus nqi ntws ntawm lub plunger tshiab. EUD 7.035 tus qauv ntws tus nqi yog 1.234 cc / 100 strokes. Yog tias ECM khaws cov qub calibration, cov roj trim tuaj yeem hloov mus txog li 5%, uas tuaj yeem ua rau "Fuel Injection Quantity Deviation" txhaum. Recalibration ntawm DDDL (Detroit Diesel Diagnostic Link) yog pom zoo.

Q2: Kuv puas tuaj yeem hloov lub valve thiab plunger xwb, lossis kuv puas yuav tsum tau hloov tag nrho lub cev txhaj tshuaj?
Lub EUD 7.035 yog tsim los ua cov khoom siv tau. Ntev npaum li lub tshuab nqus lub cev tau ntsuas thiab qhia tias tsis muaj qhov sib tw, tsuas yog hloov lub valve thiab plunger sib dhos yog tus nqi - siv tau zoo. Txawm li cas los xij, yog tias lub cav tau tshaj 1.5 lab mais, kev hloov pauv lub cev tag nrho yog pom zoo kom lav qhov kev sib khi ruaj khov.

Q3: Dab tsi ua rau hnav ntxov ntxov ntawm 7.035 plunger hauv S60?
Qhov laj thawj tseem ceeb yog dej paug hauv cov roj, uas txo cov roj lubricating thiab ua kom nrawm nrawm ntawm lub plunger lub pob zeb diamond- zoo li txheej. Cov laj thawj thib ob suav nrog kev siv bio- diesel xyaw saum B20 yam tsis muaj cov tshuaj ntxiv tsim nyog, ua rau muaj tshuaj lom neeg ntawm lub ntsej muag valve.

Q4: Puas yog EUD 7.035 siv tau nrog ob qho tib si tshuab thiab hluav taws xob ntawm S50?
Yog, lub plunger sib dhos yog mechanically zoo tib yam. Txawm li cas los xij, lub tshuab hluav taws xob S50 yuav tsum tau siv lub tshuab solenoid coil ua haujlwm nrog lub suab nrov PWM. Lub 7.035 valve ua haujlwm nyob rau hauv ob qho kev teeb tsa vim tias lub tshuab nqa tsis tu ncua; Tsuas yog lub sijhawm solenoid actuation sib txawv.

Q5: Kuv yuav ua li cas thiaj paub tseeb tias kuv qhov teeb meem tsis raug cuam tshuam nrog lub plunger dua li lub nozzle?
Ua ib qho "spill timeing test": nrog lub injector tshem tawm thiab txuas nrog cov khoom siv roj, khiav lub plunger manually. Kev noj qab haus huv EUD 7.035 yuav tsum tsim kom muaj lub ntsej muag ntse, siab - pitched spray qauv. Yog hais tias cov tshuaj tsuag tshwm "drooling" los yog tsis sib xws, lub plunger los yog valve yog faulty. Yog tias tus qauv zoo tab sis lub cav tseem tsis zoo, tshawb xyuas lub taub hau lub taub hau.

Q6: Puas yog EUD 7.035 xav tau kev so- hauv cov txheej txheem?
Yog lawm. Rau thawj 10,000 mais, tsis txhob hnyav hnyav qis dua 1,500 RPM. Qhov no tso cai rau cov tungsten-carbide txheej ntawm lub ntsej muag lub ntsej muag mus rau hauv txaj tiv thaiv lub rooj zaum ntawm lub qhov muag, tsim kom muaj lub micro- foob uas txo qhov ntev - roj bypass. Peb pom zoo kom hloov roj tom qab so- nyob rau lub sijhawm kom tshem tawm cov khoom hlau los ntawm kev sib cuag cam.
